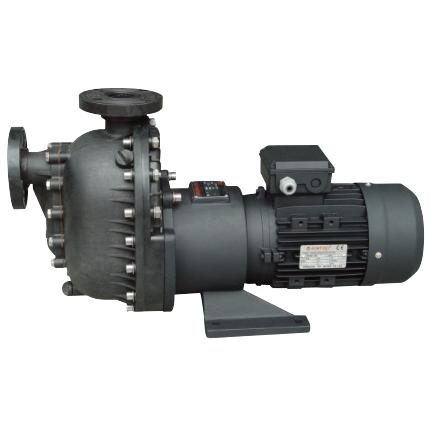

ZBF型自吸式塑料磁力泵

ZBF型自吸式塑料磁力传动离心泵简称(自吸塑料磁力泵)是结合新型纳米材料、自吸结构和磁力传动技术,并经过公司技术人员反复研究试验而成功的高新技术产品,具有自吸性能、耐腐蚀、无泄漏等优点。 过流部件材质:PP(增强聚丙烯)、PVF2(聚偏二氟乙烯) 联接方式:丝口、软管、活接、法兰 流量Q:1.5~60m³/h 扬程H:8~32m 功率N:0.37~15kw  介质温度(t):0~60℃

概述

ZBF型自吸式塑料磁力传动离心泵简称(自吸塑料磁力泵)是结合新型纳米材料、自吸结构和磁力传动技术,并经过公司技术人员反复研究试验而成功的高新技术产品,具有自吸性能、耐腐蚀、无泄漏等优点。

过流部件材质:PP(增强聚丙烯)、PVF2(聚偏二氟乙烯)

联接方式:丝口、软管、活接、法兰

流量Q:1.5~60m³/h

扬程H:8~32m

功率N:0.37~15kw

介质温度(t):0~60℃

型号意义

结构特点

ZBF型产品符合JB/T7742-1995《小型磁力传动离心泵》标准,为全国磁力泵联合设计的优化产品。结合国外的先进技术,采用外混式结构的自吸塑料磁力泵。该泵以增强聚丙烯为主要材料,自吸时间短、寿命长,是自动化远程控制和流动输送强腐蚀液体的无泄漏泵。

自吸塑料磁力泵采用外混式轴向回水结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着流速的减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气排净,使泵内形成一定的真空度,达到自吸的作用。

使用环境

环境温度:-20~40℃;

环境湿度:95%;

海拔高度:不超过1000米(大于时应在订货时提出)。

安装和使用

自吸泵应水平安装不宜竖立,泵体不得承受管路重量,泵与管路应保持良好的密封,各紧固件无松动现象。

 拧开泵上方的加水螺栓,加入储液水不少于泵体容积的三分之二,旋紧螺栓。

 泵使用前应进行检查,电机转动灵活,电机旋转方向与转向标记一致,无卡滞及异常声响。

 电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

 泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

注意事项

 因泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止无介质运转,同时应避免在工作中途停电后再启动时所造成的无介质运转。

 输送介质若含有固体颗粒,泵入口前要加过滤网,如含有铁磁质微粒,需加磁性过滤器(本厂有生产,属于选购件)。

 被输送的介质及其温度应在泵材允许范围内。自吸塑料磁力泵的使用温度<60℃,进口压力不大于0.1MPa,最大工作压力为0.6MPa;

 对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。

 自吸塑料磁力泵长时间运行后,发现泵有异常情况(噪音大,震动加剧),应拆检轴承和端面动环的磨损情况,若轴承和泵轴的间隙、叶轮轴向窜动较大时,应更换轴承和轴向动环。

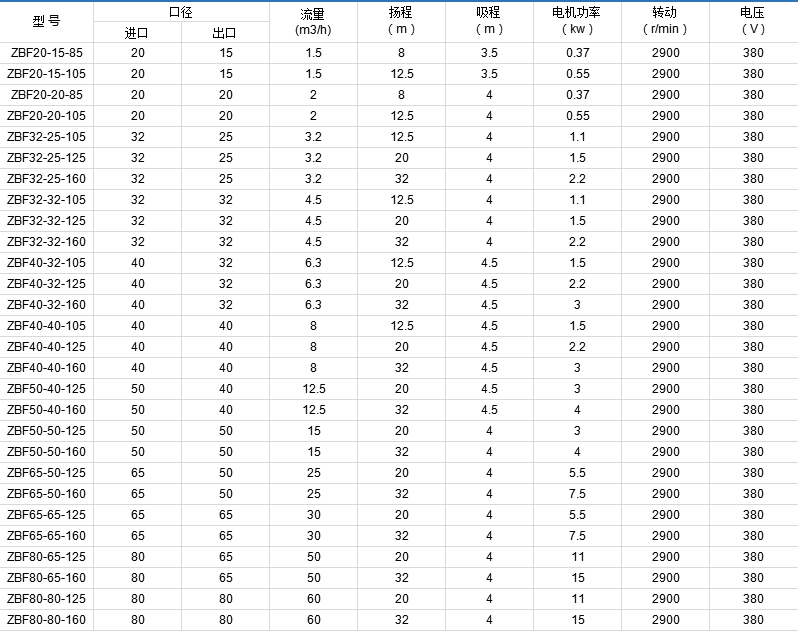

参数表

结构示意图
