概述

三螺杆泵是转子式容积泵，它是利用螺杆齿合原理，依靠旋转的螺杆在泵套内相互啮合，把被输送的介质封闭在齿合腔内，沿螺杆轴向连续匀速地推至排出口，为系统提供稳定的压力。

三螺杆泵适合输送无腐蚀性油类及类似油和润滑性液体。液体的粘度范围一般为3.0～760mm²/s(1.2～100`e)，高粘度介质可通过加温降粘后输送，其温度一般不超过150℃。

用途及使用范围

三螺杆泵广泛应用于石油、化纤、冶金、机械、电力、机床、船舶、玻璃、公路等各行各业。三螺杆泵适用于输送燃料油、润滑油、液压油、原油、沥青及其他类似油的润滑性液体。三螺杆泵在工业领域中作润滑泵，在液压系统中作液压泵，在燃油系统中作输送及增压泵；在输油系统中作输送及加油泵。

流量范围0.2～250m³/h，最高工作压力可达4mpa。

性能参数

最大流量：0.2～250m³/h

压力：0～4mpa

温度：≤150℃

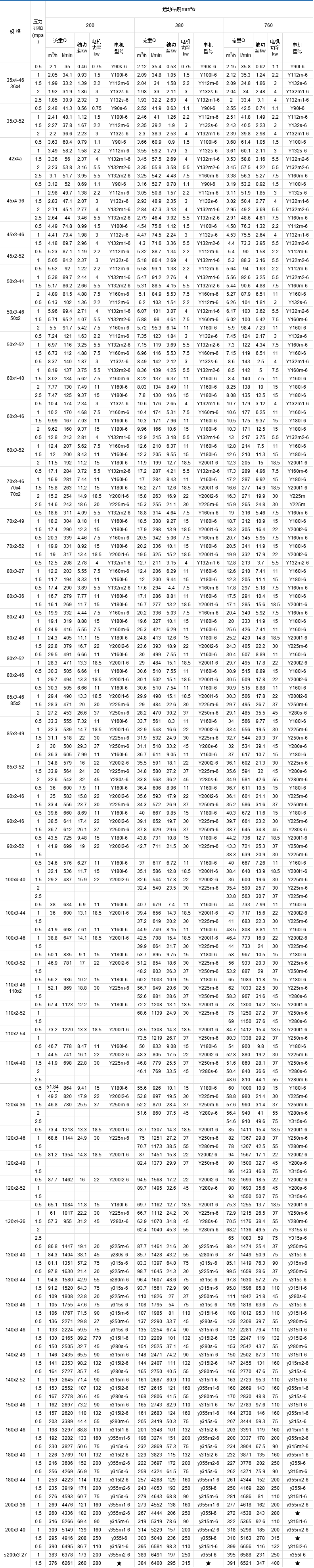

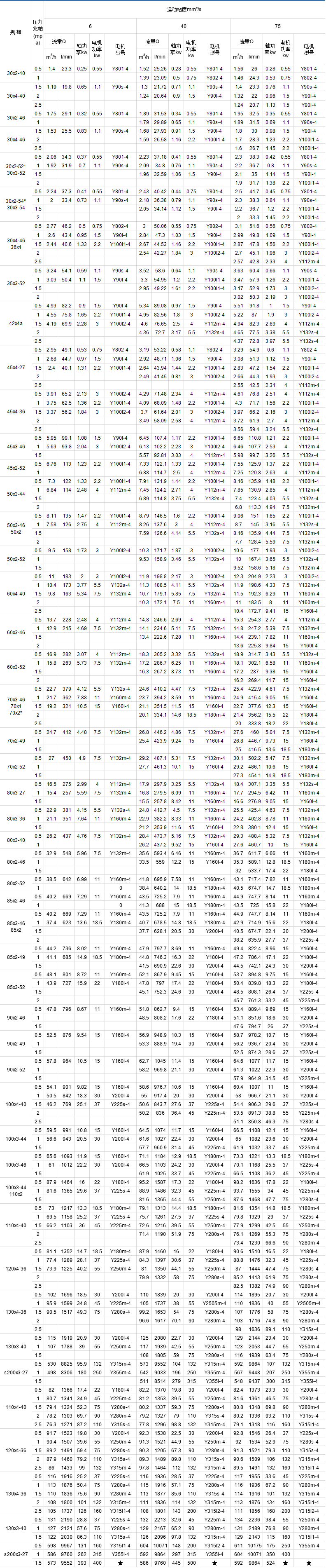

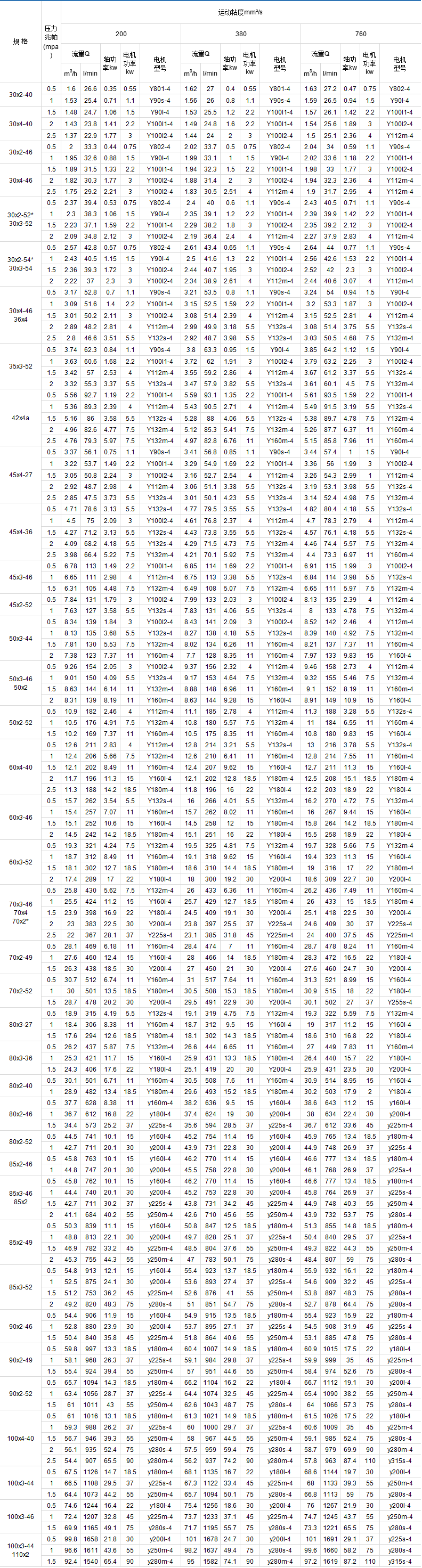

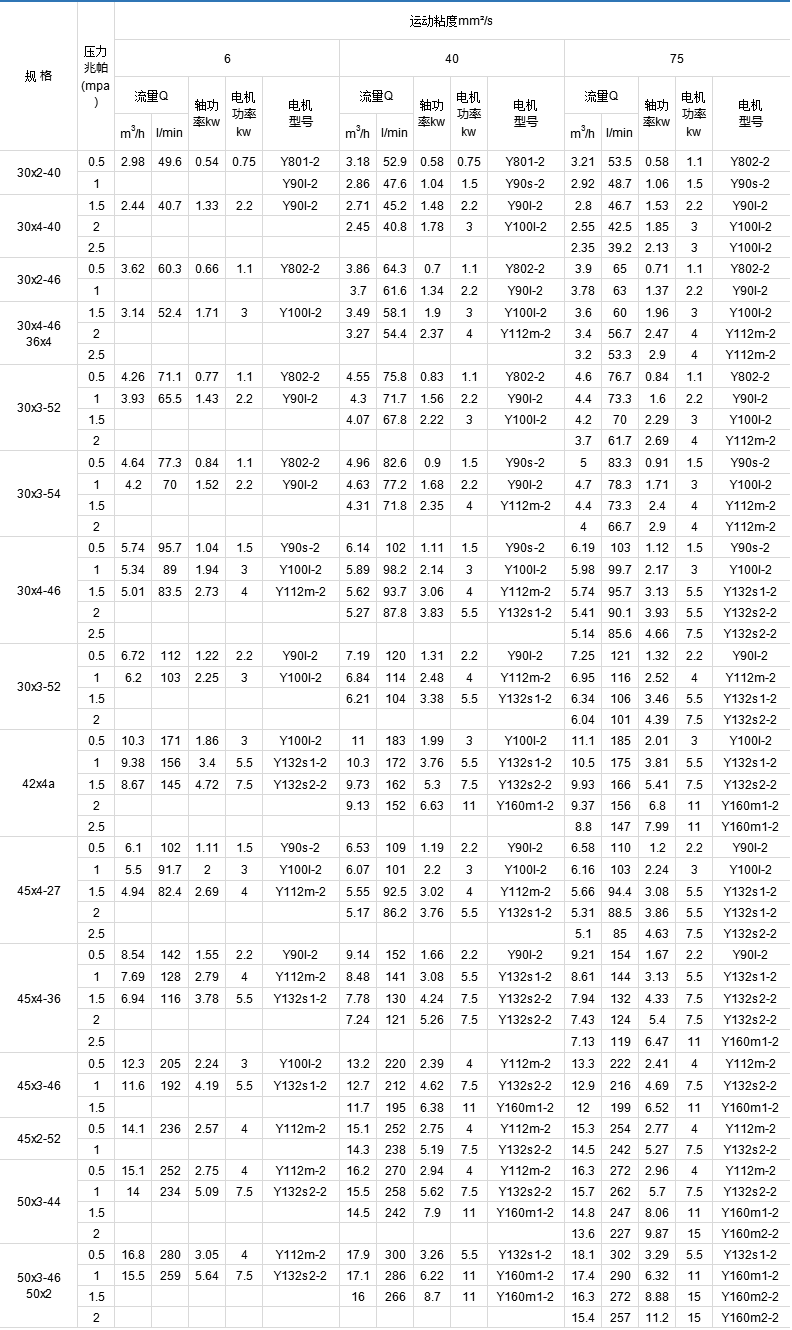

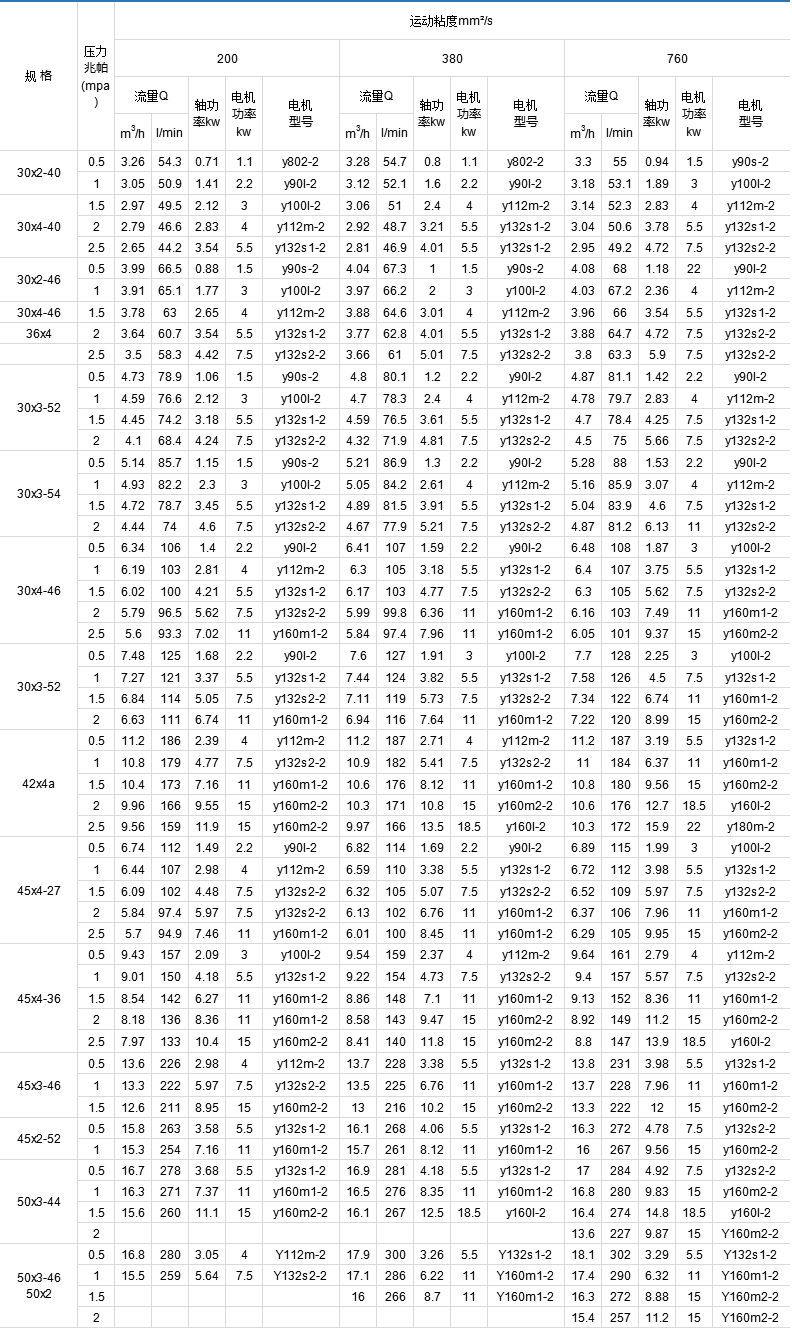

3GBW.3G.3GR系列螺杆泵性能参数表 (转速: 960r/min)

3GBW.3G.3GR系列螺杆泵性能参数表 (转速: 1450r/min)

3GBW.3G.3GR系列螺杆泵性能参数表 (转速: 2900r/min)

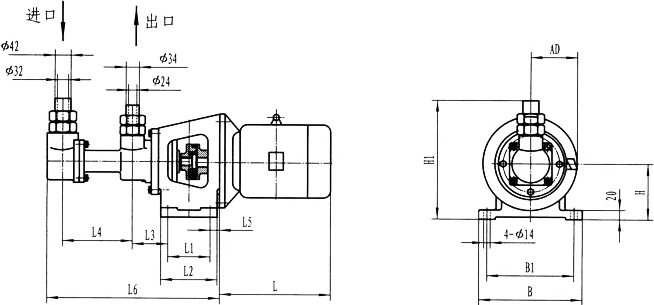

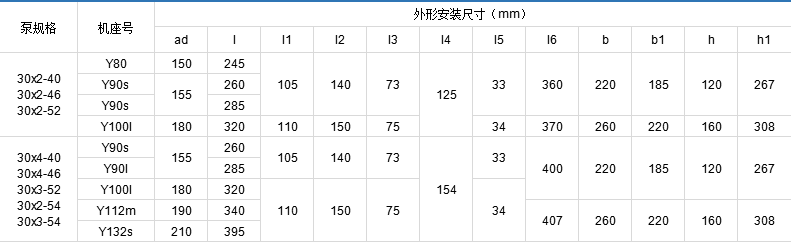

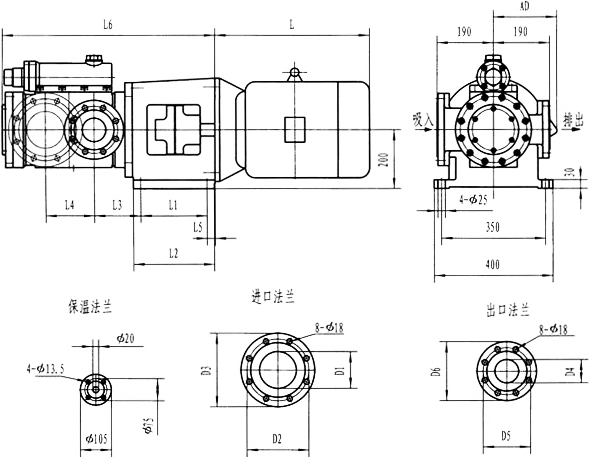

3GF30型法兰式泵外形及安装尺寸

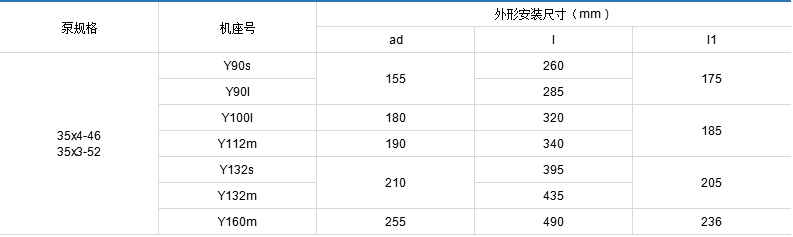

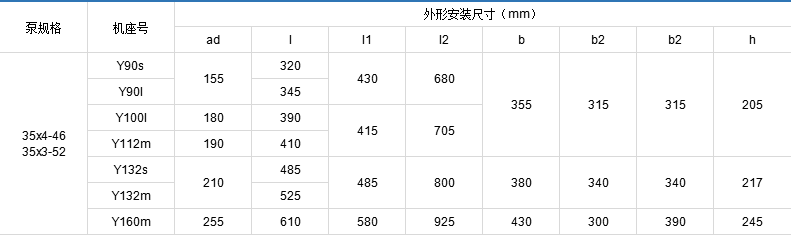

3GBW35,3G35型卧式泵外形及安装尺寸

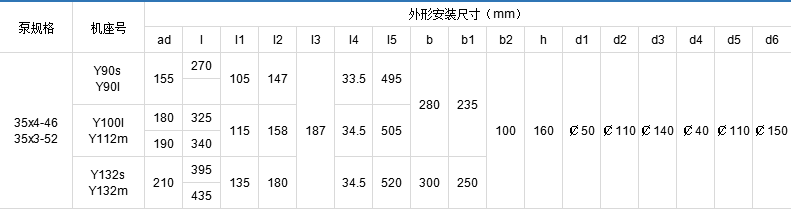

3GBW35,3GF35型法兰式泵外形及安装尺寸

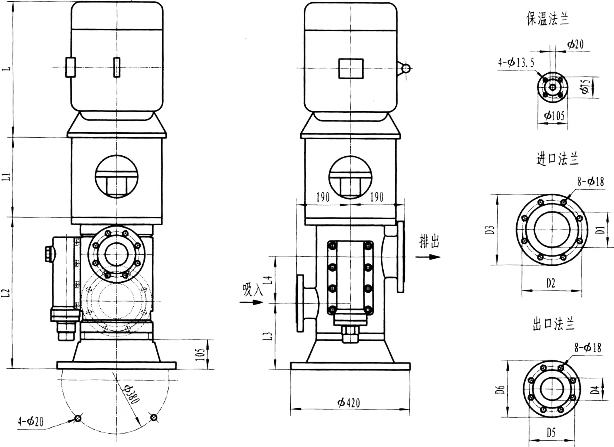

3GLBW35,3GL35型立式泵外形及安装尺寸

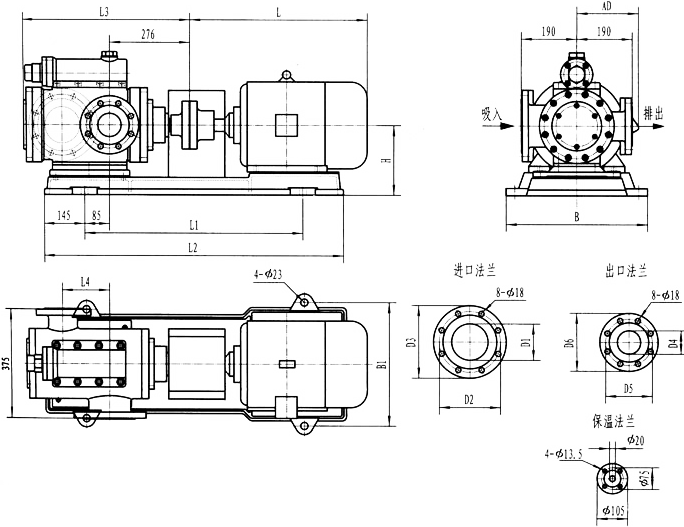

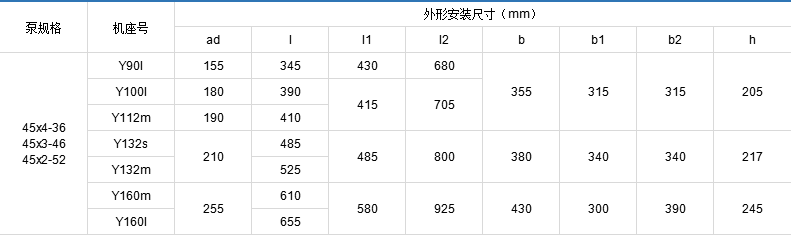

3GBW45，3G45型卧式泵外形及安装尺寸

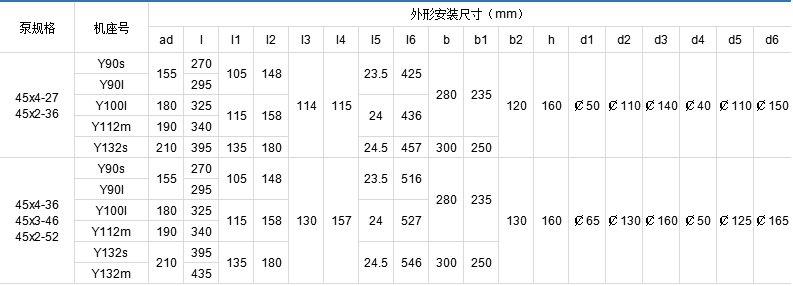

3GFBW45，3GF45型法兰式泵外形及安装尺寸

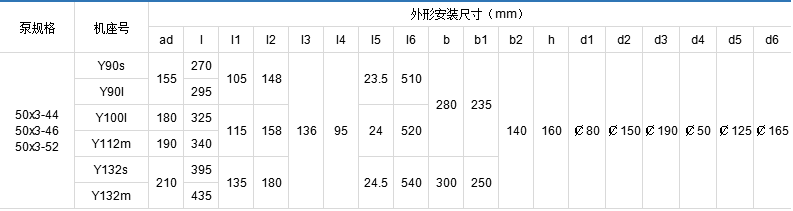

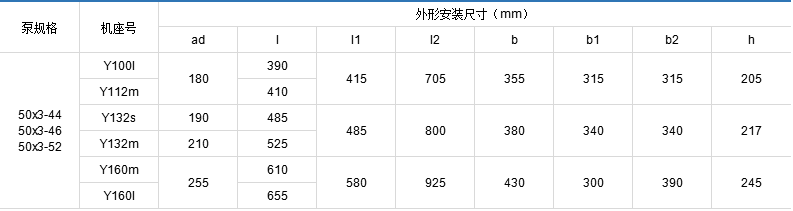

3GBF50,3G50型卧式泵外形及安装尺寸

3GFBW50,3GF50型法兰式泵外形及安装尺寸

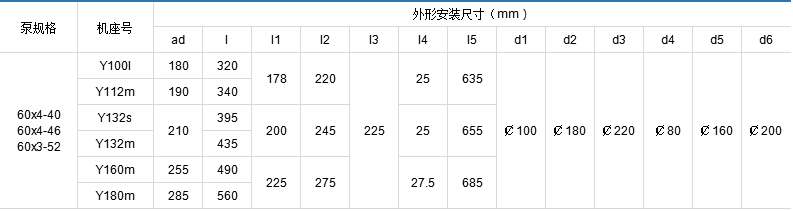

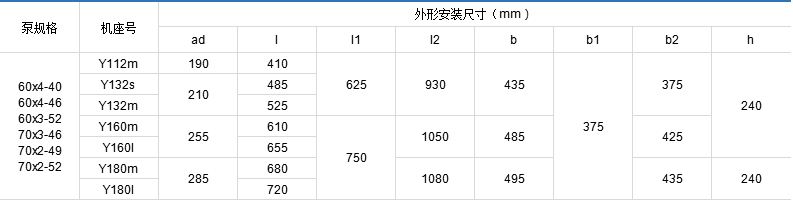

3GBW60(70)，3G60(70)型卧式泵外形及安装尺寸

3GFBW60，3GF60型法兰式泵外形及安装尺寸

3GBW60(70)，3G60(70)型立式泵外形及安装尺寸

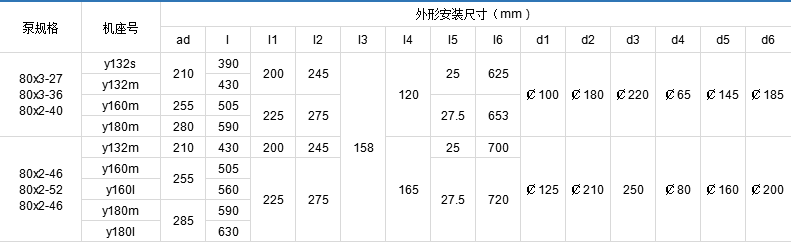

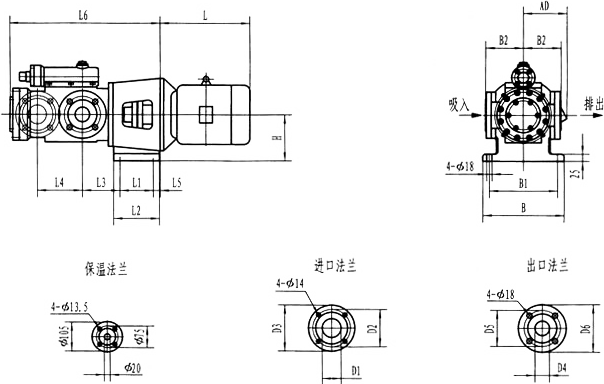

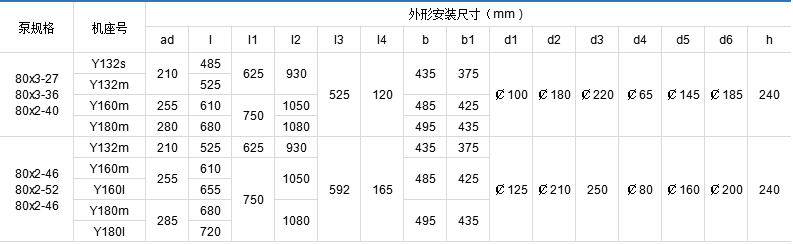

3GBW80(85),3G80(85)型卧式泵外形及安装尺寸

3GFBW80(85),3GF80(85)型法兰式泵外形及安装尺寸

3GLBF80(85)，3Gl80(85)型立式泵外形及安装尺寸

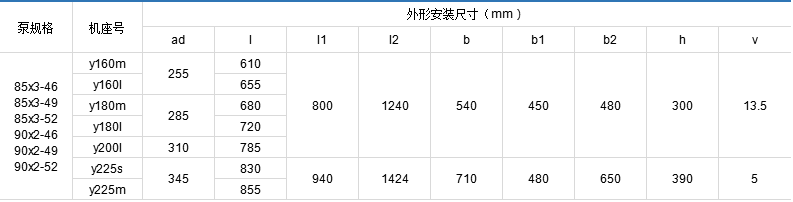

3GBW85(90)，3G85(90)型卧式泵外形及安装尺寸

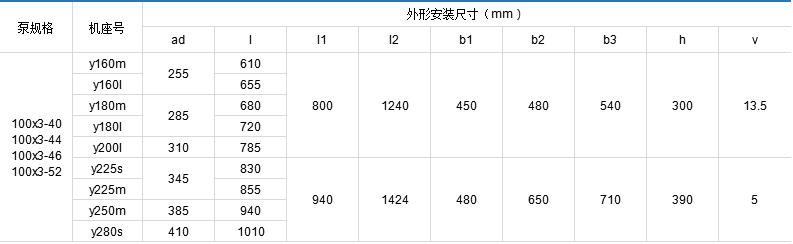

3GBW100，3G100型卧式泵外形及安装尺寸

3GLBW100，3GL100型立式泵外形及安装尺寸

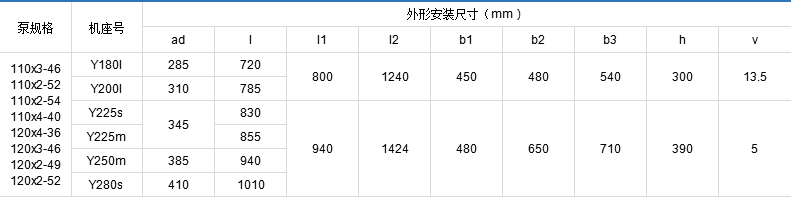

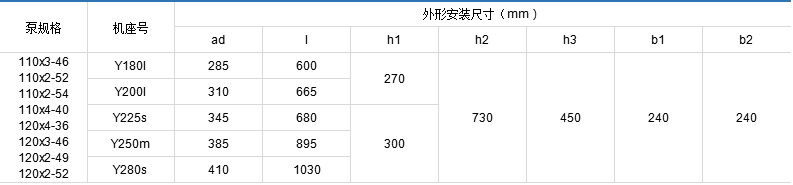

3GBW110(120)，3G110(120)型卧式泵外形及安装尺寸

3GL110，120型立式泵外形及安装尺寸

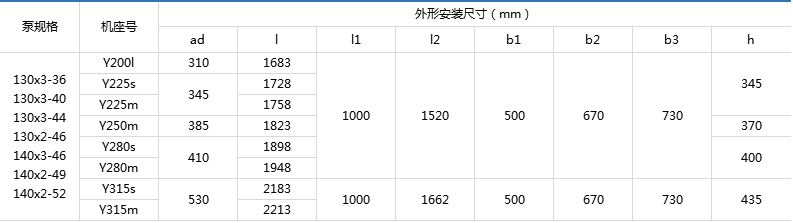

3GBW130(140)，3G130(140)型卧式泵外形及安装尺寸

3GL130型立式泵外形及安装尺寸

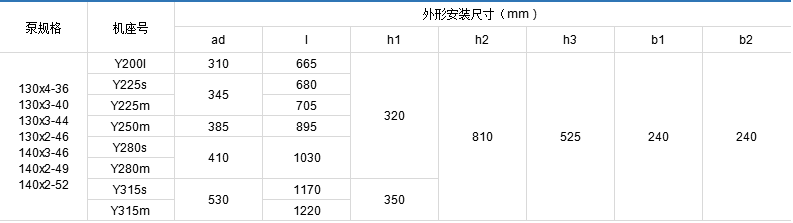

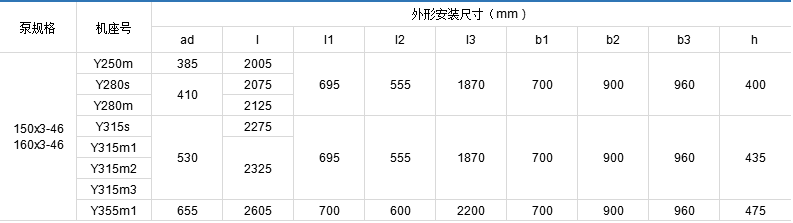

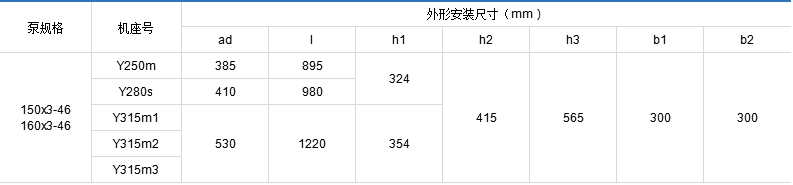

3GBW150(160)，3G150(160)型卧式泵外形及安装尺寸

3Gl150，160型立式泵外形及安装尺寸

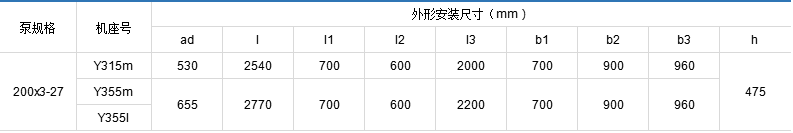

3GBW200，3G200型卧式泵外形及安装尺寸

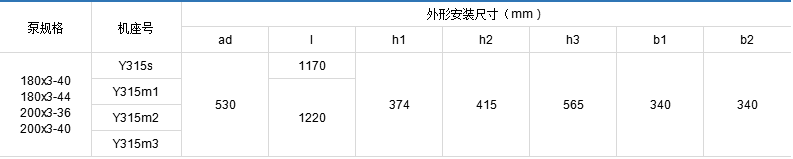

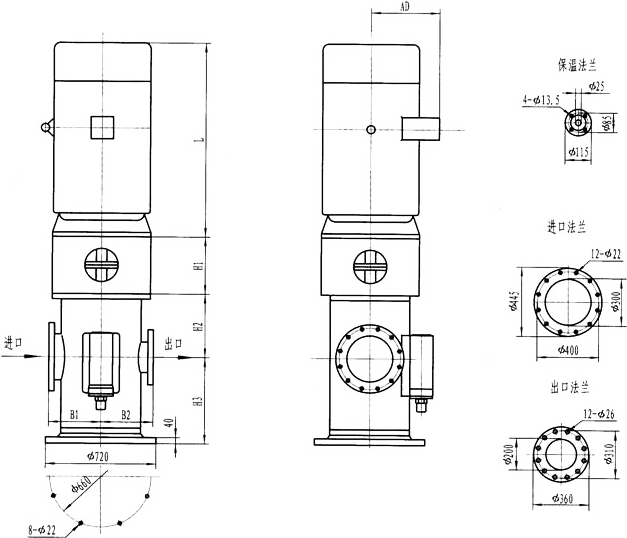

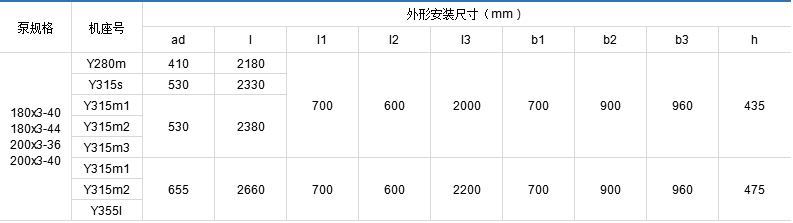

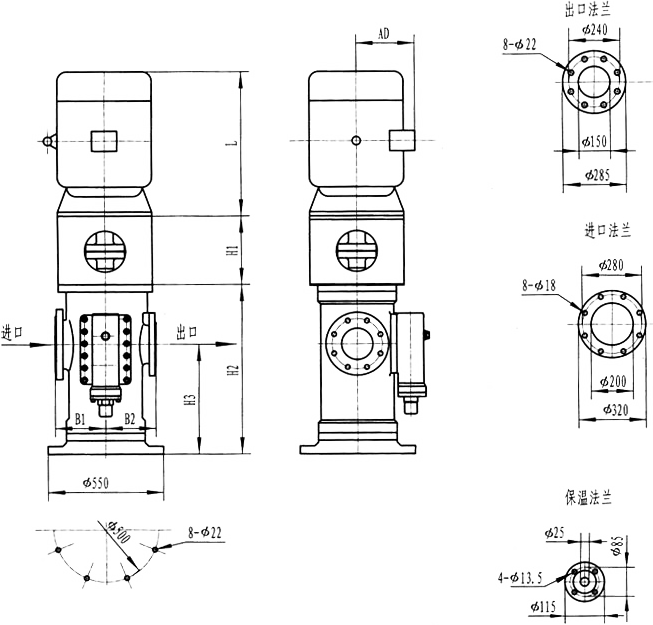

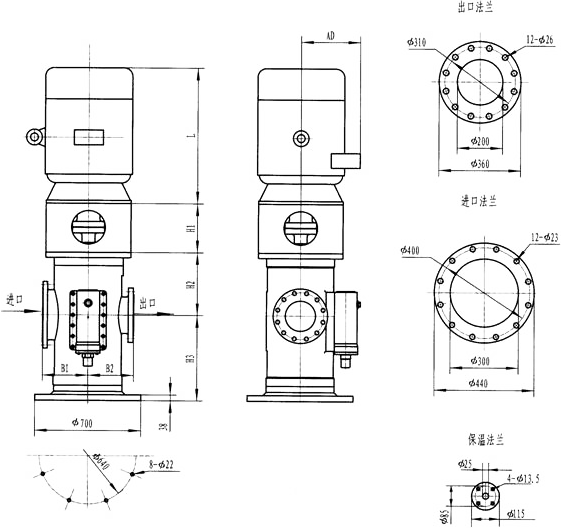

3GLBW180(200)，3GL180(200)型立式泵外形及安装尺寸

3GSBW200，3GS200型卧式泵外形及安装尺寸

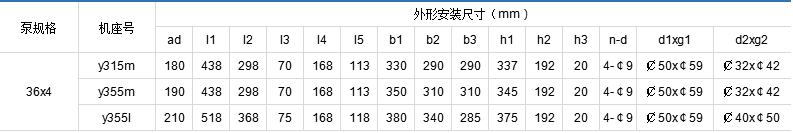

3GR36型法兰式泵外形及安装尺寸

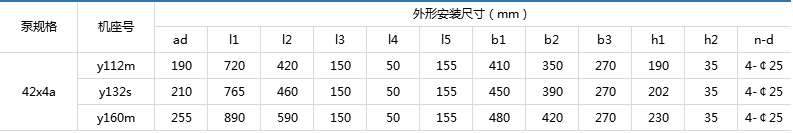

3G，3GR42x4a型卧式泵外形及安装尺寸

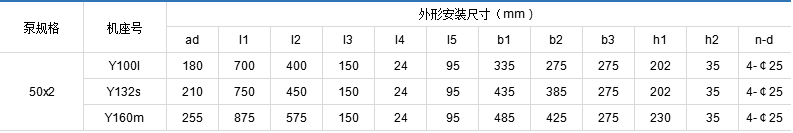

3G，3GR50x2型卧式泵外形及安装尺寸

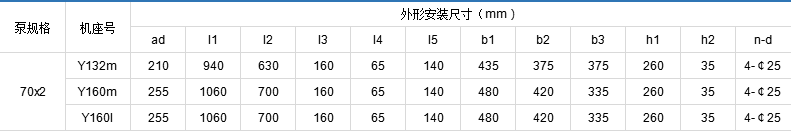

3G，3GR70x2型卧式泵外形及安装尺寸

3G，3GR70x4型卧式泵外形及安装尺寸

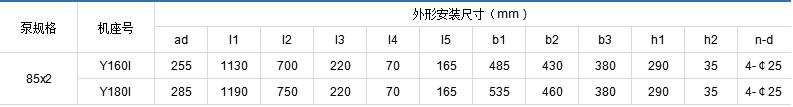

3G，3GR85型卧式泵外形及安装尺寸

3G，3GR110型卧式泵外形及安装尺寸

3G型螺杆泵性能曲线图
